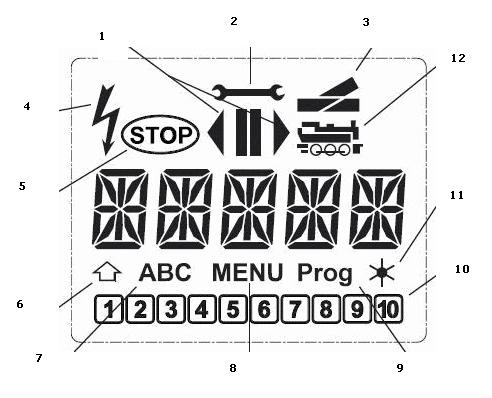

Ecranul

1.  Simboluri circulatie - arata directia de deplasare a locomotivei selectate ," II " arata ca locomotiva selectata se afla in repaus ( butonul rotativ in pozitia centrala sau Oprire de urgenta )

2.  Simbolul " Scule " - multiMaus-ul se afla in meniul " Setari "

3.  Simbolul " Macaze " - multiMaus-ul se afla modul Macaze ( butonul locomotive / macaze )

4.  Scurt circuit - simbolul clipeste in eventualitatea unui scurtcircuit sau suprasarcina

5.  Stop - simbolul clipeste in eventualitatea unei opriri de urgenta sau scurt circuit

6.  Simbol " Shift " - confirma apasarea tastei " Shift "

7.  Simbol  " ABC " - confirma  modul de introducere Text

8.  Simbol  " Meniu " - multiMaus-ul se gaseste in unul din nivelele  " Meniu "

9.  Simbol  " Prog " - multiMaus-ul se gaseste in meniul " Programare " , confirma efectuarea programarii

10.Simboluri  " Functiuni " - afiseaza functiunile speciale activate , arata  nr. submeniului

11.Simbol  " Lumini " - este activata iluminarea locomotivei ( tasta light / OK )

12.Simbolul " locomotive " - multiMaus-ul se afla in modul " Conducere " ( butonul locomotive / macaze ) , impreuna cu simbolul " Meniu " - meniul locomotiva
