Conectarea multiMaus-ului

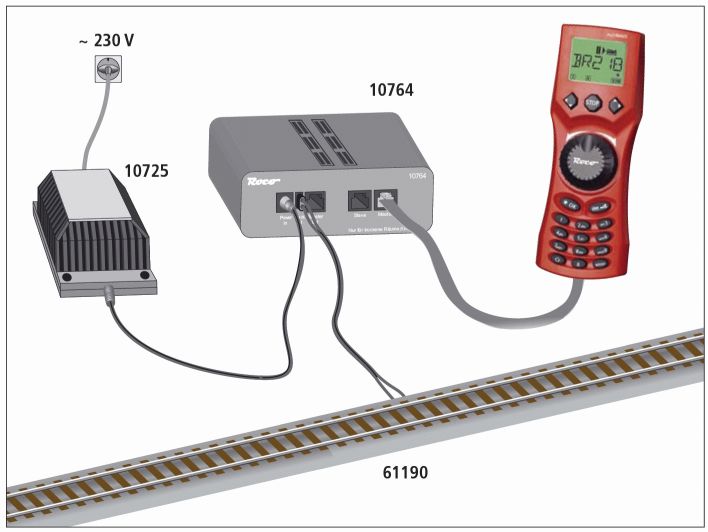

Fig. 2 ( pagina 61 in manual ) arata conexiunea de baza. Pentru un sistem Roco cu multiMaus complet functional mai sunt necesare urmatoarele componente:
- Amplificator 10764
- Transformator 10725
- Sina de alimentare 61190. Daca folositi alt sistem de sine sau sina de alimentare , verificati sa nu existe niciun condensator conectat la sine.
Veti gasi informatii despre alte componente pe care le puteti utiliza impreuna cu multiMaus-ul in capitolul "Compatibilitatea cu multiMaus-ul , la inceputul Sectiunii 3
Garantia va fi anulata in cazul in care folositi produsele Roco impreuna cu produsele altor companii .In plus exista riscul de defectare sau de functinare defectuoasa a sistemului dvs. digital. Garantia se pierde si in cazul in care demontati multiMouse-ul
Va rugam sa faceti toate conexiunile cu alimentatorul oprit ( cu exceptia conectarii viitoarelor componente X-bus ). Lucrati cu grija si aveti grija sa nu faceti scurt circuit. O conexiune gresita poate sa distruga componentele sistemului digital. In caz nevoie apelati la sfatul unui specialist sau dealel local Roco
Pentru operarea fara probleme a sistemului digital se va evita prelungirea cablului multimouse-ului master.
Este absolut exclusa conectarea unui transformator normal in acelasi circuit cu sistemul digital , aceste lucru duce la deteriorarea amplificatorului.
1. Conectati cablul sinei de alimentare
2. Conectati cablul cu mufa rotunda de la transformator la mufa " Power In "
3. Conectati multiMaus-ul cu amplificatorul ( cu ajutorul cablului livrat cu sistemul ) la mufa " Master "
4. Acum puteti conecta transformatorul in priza de alimentare. Pentru evitarea distrugerii sistemului transformatorul se va conecta intotdeuna ultimul.
Mufa denumita " Slave " se va utiliza pentru conectara unui viitor multiMaus ( sau Lokmaus 2 / R3 , Routecontrol 10772 ,PC cu softwarw Rocomotion ). Conectarea acestor dispozitive se va face cu sistemul pornit pentru asigurarea alocarii automate a adreselor X-bus. In cazul in care se doreste conectarea mai multor componente este necesara distribuitorul 10758.
In cazul utilizarii a unui Lokmaus 2 sau R3 ca si master atunci veti pierde anumite functiuni realizate de multiMaus utilizat pe slave. De aceea recomandam sa utilizati ca si master un multiMaus. Pentru informatii suplimentare va rugam sa vedeti si capitolul "Principiul master - slave" din Sectiunea 3
